Popis produktov
Mobilné portálové žeriavy sú efektívne a flexibilné ľahké-zdvíhacie zariadenia, ktoré sa široko používajú pri manipulácii v dielni, skladovej logistike, výrobných linkách a-stavbe na mieste. Ich kompaktná konštrukcia pozostávajúca z nosníka, stĺpa, mobilného vozíka a zdvíhacieho mechanizmu umožňuje jednoduchú inštaláciu a voľný pohyb bez pevných dráh. V porovnaní s tradičnými mostovými žeriavmi, mobilné portálové žeriavy šetria priestor, ponúkajú väčšiu prevádzkovú flexibilitu a sú vhodné na manipuláciu s rôznymi bremenami, ako je oceľ, stroje, formy a ťažké obrobky, čím pomáhajú spoločnostiam zlepšiť efektivitu zdvíhania a prevádzkovú bezpečnosť.
Mobilné portálové žeriavy spájajú bezpečnosť a hospodárnosť, sú ľahko ovládateľné a podporujú ručný alebo elektrický pohyb, čím znižujú náklady na prácu a údržbu. K dispozícii je viacero špecifikácií, ktoré uspokoja potreby zdvíhania od ľahkých materiálov až po stredné bremená, čo z nich robí ideálne riešenie zdvíhania pre moderný priemysel, skladovú logistiku a staveniská. Ich flexibilná mobilita umožňuje efektívnejšie úpravy rozloženia výrobnej linky a zároveň zaisťuje stabilné a spoľahlivé zdvíhanie obrobkov, čím spoločnostiam poskytuje efektívne, bezpečné a-lacné zdvíhanie.
Pevná a odolná konštrukcia.
Vyrobené z-vysokopevnej ocele alebo hliníkovej zliatiny, so silným zváraním a vynikajúcou tuhosťou, zaisťujúce bezpečnú nosnosť od 500 kg do 10 ton.
Kompatibilné s rôznymi kladkostrojmi
Kompatibilné s elektrickými aj ručnými reťazovými kladkostrojmi, vhodné pre rôzne pracovné podmienky na zlepšenie účinnosti zdvíhania.
Parametre produktov
|
Funkcia |
Špecifikácia |
Poznámky / Výhody |
|
Kapacita zaťaženia (SWL) |
0,5 Tony ~ 10 Ton |
Štandardný rozsah. K dispozícii sú vyššie kapacity. |
|
Rozpätie (šírka) |
1 m ~ 8 m |
Vlastné rozpätia, aby vyhovovali vášmu pracovnému priestoru. |
|
Výška zdvihu |
2 m ~ 6 m |
Nastaviteľné podľa vašich špecifických požiadaviek na výšku. |
|
Systém lúčov |
||
|
- Typ lúča |
I-Beam alebo Box Beam |
I-Beam: nákladovo-efektívne. Box Beam: Vynikajúca pevnosť pre väčšie zaťaženie. |
|
- Dĺžka lúča |
Prispôsobiteľné |
Určuje dojazd vozíka. |
|
Systém nôh |
||
|
- Typ nohy |
Pevná alebo nastaviteľná výška |
Nastaviteľné nohy (typ kolík alebo skrutka) pre všestranné použitie na nerovných podlahách. |
|
Mobilita a bezpečnosť |
||
|
- Kolieska |
4 x otočné s brzdami |
(2 pevné, 2 otočné sú bežnou alternatívou). Štandardné polyuretánové kolesá. |
|
- Materiál kolesa |
Polyuretán (štandard) |
Vynikajúca ochrana podlahy a nízka hlučnosť. Dostupné možnosti z nylonu a gumy. |
|
- Brzdy |
Áno (aspoň na 2 kolesách) |
Bezpečne uzamkne žeriav počas zdvíhacích operácií. |
Podrobnosti o produktoch
Mobilita: Je vybavený vysoko{0}}pevnými otočnými alebo uzamykateľnými kolieskami a môže sa voľne pohybovať medzi rôznymi pracovnými stanicami bez potreby koľajníc alebo konštrukcie základov. Je vhodný najmä do dielenského prostredia s viacerými pracovnými stanicami, dočasným zdvíhaním alebo častými úpravami výrobnej linky, čím sa efektívne zlepšuje využitie zariadenia a celková prevádzková efektivita.
Malá stopa: Kompaktná konštrukcia a malé rozmery umožňujú flexibilné použitie v priestorovo{0}}obmedzených dielňach, skladoch alebo uličkách. Nie je potrebná žiadna zložitá inštalácia a neovplyvňuje pôvodné usporiadanie výroby, čo pomáha spoločnostiam dosiahnuť efektívnu a bezpečnú manipuláciu s materiálom v obmedzených priestoroch.
Rozumná štruktúra:Využitím vedecky navrhnutej konštrukcie rámu zaisťuje rovnomerné rozloženie napätia a stabilnú a spoľahlivú prevádzku. Kľúčové komponenty sú vyrábané s použitím-kvalitných materiálov, ktoré vyvažujú pevnosť a hmotnosť, zaisťujú hladkú prevádzku, jednoduchú údržbu a zachovávajú vynikajúcu bezpečnosť a stabilitu aj pri-dlhodobom používaní.
Rôzne špecifikácie:Ponúka rôzne zdvíhacie kapacity, rozpätia a konfigurácie výšky, čo umožňuje prispôsobený výber na základe rôznych odvetví a pracovných podmienok. Či už ide o ľahkú montáž, obrábanie alebo skladovanie a manipuláciu, možno nájsť vhodný model, ktorý spĺňa rôzne potreby zdvíhania a zlepšuje návratnosť investícií.
Návod na produkty
Fáza 1: Príprava
Tento krok je základom bezpečnej a efektívnej inštalácie.
Prieskum a príprava lokality:
Priestor: Uistite sa, že montážna oblasť má dostatočný priestor pre ľahké umiestnenie komponentov a prístup.
Podlaha: Podlaha musí byť pevná a rovná (napr. betón). Odstráňte všetky prekážky, olej a nečistoty, aby ste zabránili pošmyknutiu alebo nestabilite počas montáže.
Nad hlavou: Skontrolujte voľný priestor nad hlavou, aby ste sa uistili, že v nej nie sú žiadne drôty, potrubia alebo iné prekážky.
Tento krok je základom bezpečnej a efektívnej inštalácie.
Nástroje a personál:
Nástroje: Pripravte si bežné nástroje, ako sú otvorené-kľúče, imbusové kľúče a gumené paličky. Na uťahovanie skrutiek s vysokou{2}}pevnosťou je potrebný momentový kľúč.
Personál: Požadujú sa aspoň dvaja skúsení pracovníci. Mali by byť oboznámení s procesom inštalácie a schopní efektívne komunikovať a spolupracovať.
OOP: Všetci pracovníci musia mať prilbu, ochrannú- obuv odolnú proti prepichnutiu a ochranné rukavice.
Vybalenie a kontrola:
Kontrolný zoznam: Skontrolujte všetky komponenty (hlavný nosník, nohy, priečny nosník, spojovacie hriadele, skrutky, kolieska atď.) podľa baliaceho zoznamu poskytnutého dodávateľom, aby ste sa uistili, že sú všetky prítomné.
Vizuálna kontrola: Počas prepravy starostlivo skontrolujte všetky komponenty, či nie sú poškodené, deformované alebo prasknuté. Ak zistíte akékoľvek problémy, ihneď kontaktujte dodávateľa a jednotku neinštalujte.
Fáza 2: Montáž jadra
Mobilné brány sa zvyčajne vyznačujú modulárnym dizajnom s jasnou logikou montáže.
Inštalácia kolieska:
Zarovnajte kolieska s brzdami a štandardné kolieska s montážnymi doskami v spodnej časti nôh.
Bezpečne ich pripevnite pomocou dodaných skrutiek, podložiek a matíc. Poznámka: Vo všeobecnosti sa odporúča inštalovať kolieska s brzdami na rovnakú uhlopriečku, aby sa dosiahol čo najstabilnejší uzamykací účinok.
Zostavenie nôh (ak je to možné):
Pri nastaviteľných portáloch môžu nohy pozostávať z dvoch častí. Zarovnajte otvory pre kolíky podľa požadovanej výšky, vložte poistný kolík a uistite sa, že závlačka na konci kolíka je úplne vysunutá a zaistená. Ak používate skrutkové nastavenia, ešte nie je potrebné nastavovať konečnú výšku; jemné{2}}ladenie je možné vykonať po postavení celej konštrukcie.
Pripojenie hlavného lúča k podperám:Toto je najkritickejší krok. Vo všeobecnosti existujú dva spôsoby:
Metóda 1: Skrutkové spojenie. Zarovnajte spojovacie konzoly na každom konci hlavného nosníka so spojovacími doskami v hornej časti podpier. Vložte vysokopevnostné skrutky z jednej strany a dotiahnite maticami na druhej strane. Uistite sa, že všetky skrutky sú utiahnuté na špecifikovaný krútiaci moment, ako je uvedené v pokynoch výrobcu.
Metóda 2: Pin/slot pripojenie. Niektoré ľahké konštrukcie používajú kolíkové alebo štrbinové pripojenie. Zarovnajte konzoly na konci hlavného nosníka s otvormi v hornej časti podpier. Vložte konzoly, potom vložte ťažké-zaisťovacie kolíky a zaistite závlačky.
Fáza 3: Celková montáž a uvedenie do prevádzky
Postavenie brány:
Po nainštalovaní hlavného nosníka musia spolupracovať najmenej dvaja ľudia, jeden na každej strane portálu.
Pod jednotným velením súčasne zdvihnite portál zo zeme. Tento proces musí byť pomalý a stabilný, aby sa zabránilo jeho prevráteniu v dôsledku posunu jeho ťažiska.
Prísne zakážte obsluhu jednej{0}}osoby alebo používanie hrubej sily na zdvíhanie portálu.
Inštalácia priečneho nosníka a vozíka:
Keď je portál vzpriamený a stabilný, nainštalujte priečny nosník (ak je oddelený od hlavného nosníka) alebo vozík na hlavný nosník.
Skontrolujte, či sú kolieska vozíka v dobrom kontakte s koľajnicami hlavného nosníka a či sa môžu plynulo odvaľovať po celej dĺžke hlavného nosníka bez toho, aby sa zaviazali.
Inštalácia kladkostroja:
Bezpečne zaveste ručný reťazový kladkostroj alebo elektrický kladkostroj na hák pod vozíkom.
Skontrolujte zdvíhaciu reťaz alebo oceľové lano, či nie sú skrútené a zauzlené. Uistite sa, že horné a spodné háčiky a ich bezpečnostné jazýčky (aby sa zabránilo ich vypadnutiu) sú neporušené.
V prípade elektrických kladkostrojov musí profesionálny elektrikár nainštalovať napájací kábel alebo systém vlečnej reťaze podľa elektrických výkresov a zabezpečiť správne uzemnenie.
Jemné nastavenie výšky (ak je k dispozícii):
Ak zem nie je úplne rovná alebo je potrebná presná pracovná výška, použite v tomto čase zariadenia na nastavenie podpier (čapy alebo skrutky), aby ste sa uistili, že portál je rovný a stabilný.
Fáza 4: Záverečná kontrola a skúšobná prevádzka
Pred oficiálnym použitím sa musí vykonať dôkladná kontrola a testovanie.
Kontrola mechanickej konštrukcie:
Upevňovacie prvky: Skontrolujte, či sú všetky skrutky a matice dotiahnuté a či nie sú uvoľnené.
Bezpečnostné špendlíky: Skontrolujte, či sú všetky bezpečnostné špendlíky a závlačky na svojom mieste a zaistené.
Kolieska a brzdy: Otestujte brzdy na všetkých kolieskach, aby ste sa uistili, že sú citlivé a spoľahlivé.
Žiadny-test zaťaženia:
Bez pripojeného bremena použite kladkostroj na úplné zdvihnutie a spustenie.
Ovládajte vozík pre úplný pohyb vzad-a{1}}na diaľkovom svetle.
Zatlačte samotný portál na krátku vzdialenosť.
Počas celého procesu počúvajte akékoľvek nezvyčajné zvuky a kontrolujte plynulú prevádzku.
Záťažový test (dôležitý bezpečnostný krok):
Po prvom použití alebo inštalácii sa odporúča vykonať záťažový test.
Zvoľte skúšobné zaťaženie o niečo vyššie, ako je maximálne denné zaťaženie (napríklad by sa malo skúšať nominálne zaťaženie 1,1 tony), alebo ak to podmienky na mieste dovoľujú, skúšajte pri maximálnom zaťažení.
Zdvihnite bremeno na krátku vzdialenosť od zeme a nechajte ho chvíľu odpočívať. Všímajte si, či na portálovej štruktúre nie sú viditeľné deformácie, potopenie alebo nezvyčajný hluk. Vykonajte malé zdvíhanie, posúvanie a presúvanie, aby ste otestovali celkovú stabilitu.
Poznámka: Prísne testovanie záťaže by malo byť v súlade s bezpečnostnými postupmi spoločnosti alebo národnými normami a môže sa vyžadovať dohľad- tretej strany.
Uverejnite-tipy na bezpečnosť pri inštalácii
Pred každým použitím vykonajte rýchlu kontrolu, najmä brzdy a konštrukčné spoje. Pred zdvíhaním vždy zaistite brzdy koliesok. Zmeny pôvodného dizajnu portálu alebo úpravy zváraním sú prísne zakázané. Zaveďte systém pravidelných kontrol s odborným personálom vykonávajúcim pravidelné kontroly kľúčových nosných-komponentov.
Dodržiavaním podrobných pokynov na inštaláciu uvedených vyššie môžete zaistiť nielen správne nastavenie mobilného portálu, ale aj jeho dlhodobú{0}}bezpečnosť a spoľahlivosť.Ak si nie ste istí akýmikoľvek detailmi počas procesu inštalácie, určite sa obráťte na rayvanbo.
Aplikácia produktov
sklad:Mobilné portálové žeriavy sú vhodné na nakladanie, vykladanie a premiestňovanie ťažkého tovaru v rámci skladov. Môžu sa flexibilne pohybovať medzi rôznymi skladovacími miestami bez pevných koľajníc. To efektívne zlepšuje vstupnú a výstupnú efektivitu, znižuje intenzitu ručnej manipulácie a je vhodné pre skladové prostredia s obmedzeným priestorom a častými prevádzkami.
Materiál dvor:Na skladoch ocele, profilov alebo stavebných materiálov môžu mobilné portálové žeriavy rýchlo dokončiť operácie nakladania, vykladania a stohovania. Zariadenie je vysoko adaptabilné, dokáže zvládnuť zložité pôdne podmienky, zlepšuje efektivitu obratu materiálu a znižuje náklady na prácu a čas.
Železničná nákladná stanica:Mobilné portálové žeriavy sú vhodné na nakladanie, vykladanie a prekladanie nákladu na železničných nákladných staniciach. Môžu byť flexibilne rozmiestnené v rôznych oblastiach nakladania a vykladania. Nevyžaduje sa žiadna inštalácia koľaje, čím sa znižujú investície do infraštruktúry, zlepšuje sa efektívnosť organizácie nákladnej dopravy a uspokojujú sa potreby zdvíhania rôznych typov nákladu.
Prístavný terminál:V prevádzke prístavného terminálu sa mobilné portálové žeriavy môžu použiť na pomocné zdvíhanie kontajnerov, zariadení a hromadného nákladu. Ich flexibilný pohyb a výhody rýchleho nasadenia účinne zlepšujú efektivitu nakladania a vykladania a spĺňajú potreby rôznych prevádzkových podmienok prístavov a dočasných operácií.
Poskytovanie zdvíhacích riešení kedykoľvek a kdekoľvek
Rayvanbo
1. Priemyselná výroba a údržba
Toto je najklasickejšia aplikácia pre mobilné portály, ktorá rieši problém zdvíhania „poslednej míle“, ktorý pevné zariadenia nedokážu dosiahnuť.
Inštalácia a údržba dielenského vybavenia
Vo veľkej výrobnej dielni je potrebné vymeniť základný komponent veľkého CNC obrábacieho stroja alebo vstrekovací lis vyžaduje pravidelnú údržbu. Pevný žeriav nemusí byť schopný presne dosiahnuť priamo nad zariadenie alebo jeho nosnosť môže byť nedostatočná. Mobilný portál je možné jednoducho zrolovať na bok zariadenia a vykonávať presné zdvíhacie operácie priamo nad ním. Personál údržby môže samostatne a flexibilne rozoberať a inštalovať ťažké motory, formy alebo komponenty zariadení, čím sa výrazne skráti čas údržby. Eliminuje potrebu mostových žeriavov a poskytuje nezávislé možnosti zdvíhania z bodu{4}}do{5}}bodu.
Zdvíhanie a výmena formy
V odvetviach lisovania, tlakového{0}}liatia a vstrekovania formy často vážia niekoľko alebo dokonca desiatky ton a vyžadujú častú výmenu. Vedľa lisu je možné zaparkovať špeciálny portál na zdvíhanie foriem (často vybavený elektrickým kladkostrojom), aby bolo možné rýchlo odstrániť starú formu a presne umiestniť novú formu na pracovný stôl zariadenia. To je rozhodujúce pre rýchlu výmenu foriem, zlepšenie flexibility výrobnej linky, zníženie prestojov pri výmene formy a zaistenie prevádzkovej bezpečnosti.
Manipulácia s materiálom na výrobnej linke
Na montážnych linkách ťažkých zariadení je potrebné preniesť veľký komponent (napríklad motor alebo prevodovku) z jedného pracovného miesta na druhé, ale dopravný pás neunesie jeho hmotnosť. Mobilný portál môže fungovať ako „kyvadlo“ zdvíhajúce ťažké komponenty medzi pracovnými stanicami a zaisťujúce plynulé prechody vo výrobnom procese. Mobilné portály riešia problém pevných žeriavov, ktoré nedokážu pokryť celú plochu výrobnej linky a optimalizovať tok materiálu.
2. Skladovanie a logistika
V skladoch sú mobilné portály účinným doplnkom nástrojov na vertikálnu manipuláciu, ako sú vysokozdvižné vozíky.
Ukladanie a vyberanie ťažkých materiálov
Keď sklad dostane zásielku veľkej ocele, strojov alebo veľkých baliacich škatúľ, vysokozdvižný vozík nemusí byť schopný bezpečne fungovať z dôvodu dĺžky vidlice, výšky zdvihu alebo obmedzenej viditeľnosti. Portálový žeriav môže použiť popruhy alebo špecializované zdvíhacie zariadenie na stabilné zdvihnutie nákladu a jeho umiestnenie hlboko do regálu alebo jeho odstránenie z vysokého miesta. Jeho metóda vertikálneho zdvíhania je bezpečnejšia pre náklad a menej náchylná na poškriabanie. Je obzvlášť vhodný pre nepravidelný, príliš dlhý alebo citlivý náklad a poskytuje bezpečnejšiu alternatívu manipulácie.
Aplikácie v oblastiach nakladania a vykladania
Keď je potrebné vyložiť jeden kus s nadváhou alebo nadrozmernou veľkosťou z nákladného vozidla na nakladacej rampe bez pevného zdvíhacieho zariadenia na mieste, mobilný portálový žeriav sa dá priviesť priamo k zadnej časti vozíka. Jeho nohy možno umiestniť na obe strany vozíka, aby sa náklad mohol zdvihnúť priamo z nákladiaka a preniesť ho do skladu, čím sa vyrieši problém zdvíhania „od dverí k -dverám“. Je ideálnou voľbou pre dočasné, malé-dávkové nakladanie a vykladanie ťažkého tovaru.
3. Výstavba a renovácia interiéru
Inštalácia veľkých vnútorných zariadení
Vo veľkých nákupných centrách, dátových centrách alebo továrňach je potrebné nainštalovať centrálne klimatizačné jednotky, veľké vodné čerpadlá, transformátory alebo ťažké stroje. Tieto zariadenia sa často ťažko prepravujú výťahmi alebo schodmi a často sa nachádzajú na rozptýlených miestach. V rámci budovy je možné zostaviť odnímateľné mobilné portály, aby zvládli konečné umiestnenie týchto veľkých zariadení. Môžu sa ľahko premiestňovať v priestranných miestnostiach a presne zdvihnúť zariadenie na základy. Mobilné portály eliminujú potrebu drahých veľkých autožeriavov na inštaláciu jedného kusu zariadenia a sú obzvlášť vhodné pre vnútorné prostredie s obmedzenými strechami.
4. Špecifické odvetvia a špeciálne prostredia
Letectvo a železničná doprava
V hangároch na údržbu lietadiel alebo v opravovniach vlakov je potrebné rozobrať jemné a drahé komponenty, ako sú letecké motory a podvozky. Špecializované, vysoko{1}}presné a vysoko{2}}tonážne mobilné portály sa používajú na zdvíhanie s milimetrovou presnosťou{3}}, čím zaisťujú bezpečnosť zariadenia aj personálu a zároveň poskytujú stabilnú a kontrolovateľnú zdvíhaciu kapacitu, aby splnili náročné požiadavky na opravy vysoko-hodnotných komponentov.
Čisté priestory a čisté priestory
V polovodičovom, biofarmaceutickom a potravinárskom priemysle majú výrobné prostredia prísne limity na prach a kontamináciu. Portály z nehrdzavejúcej ocele alebo špeciálne potiahnuté portály, vybavené bezprašnými-kolesami a zdvihákmi, zabraňujú tvorbe častíc. Tieto portály sú ideálne na zdvíhanie výrobných zariadení alebo veľkých kontajnerov, pričom spĺňajú požiadavky na čistotu bez obetovania flexibility zdvíhania.
Výstava a výstavba javiska
Vo výstavných halách a divadlách je potrebné nainštalovať veľké konštrukcie stánkov, audio zariadenia, osvetľovacie zariadenia a LED obrazovky. Portály z ľahkých hliníkových zliatin sú obľúbené pre svoju nízku hmotnosť,-bezpečnosť podlahy a jednoduchosť prepravy. Pomáhajú pracovníkom rýchlo a bezpečne zdvihnúť zariadenie do požadovanej výšky, zaisťujú efektívnu inštaláciu a lepšiu manévrovateľnosť a zároveň chránia hodnotnú podlahu výstavnej haly.

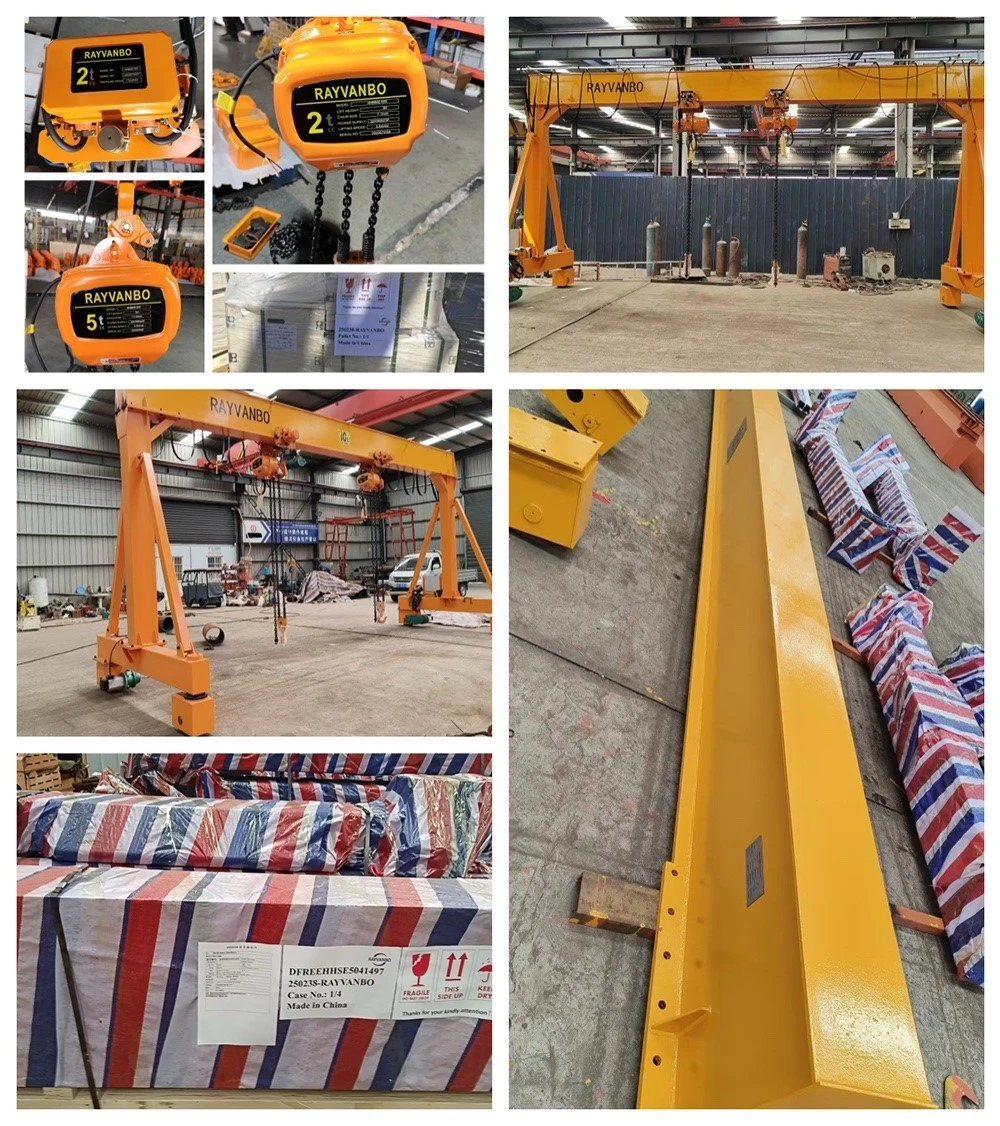

Doprava a balenie
